高周波パルス高電圧発生用アンプが標準化されました

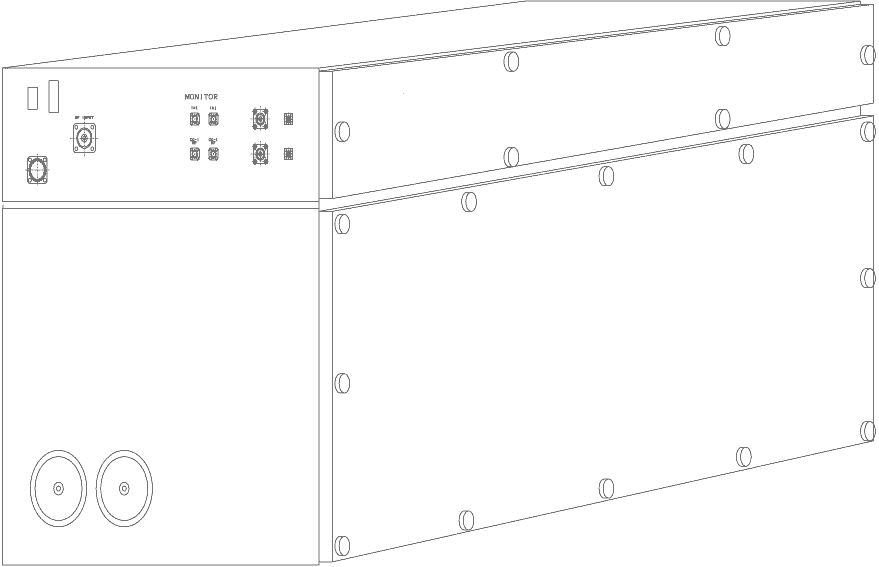

| 項目 | RFA150KP-5M | |
|---|---|---|
| 主回路方式 | ﾌﾟｯｼｭﾌﾟﾙ 増幅方式 | |
| 周波数範囲 | 1MHz～10MHz（6MHz～10MHz の範囲ではその範囲内の１周波数） | |
| 出力回路方式 | DCｶｯﾄ 負荷直結型 | |
| 高周波出力電圧（各ﾌﾟﾚｰﾄ間） | 120kVp-p 最大 | |
| 高周波出力電流 | 60A 最大 | |
| 真空管動作階級 | ＡＢ級 | |
| 励振方式 | ｺﾝﾄﾛｰﾙｸﾞﾘｯﾄﾞ励振方式（励振電力3kWp） | |
| 冷却方式 | 真空管 | 水冷（所用冷却水流量 真空管１本あたり 25㍑/分） |
| 冷却水入口温度 30℃以下､所用圧力差0.35MPa | ||
| その他 | 強制空冷 | |
| 使用温度範囲 | +5℃～+30℃ | |
| 入力電源 | ﾌｨﾗﾒﾝﾄ電源 | AC 0～200V 4kVA 2系統 |
| ｺﾝﾄﾛｰﾙ･ｸﾞﾘｯﾄﾞ電源 | -600V～-1000V 5Ap最大 2系統 | |
| ｽｸﾘｰﾝｸﾞﾘｯﾄﾞ電源 | 1000V～2500V 5Ap最大 2系統 | |
| ｱﾉｰﾄﾞ電源 | 25kV～40kV 100Ap 1系統 | |
| 冷却用ﾌﾞﾛｱ電源 | AC200V 300VA | |
| 外形寸法 | 1350mm（幅）×800mm（高さ）×700mm（奥行き）（突起物を除く） | |
| 質量 | 250kg（電子管を除く） | |
| 付属品 | ｹｰﾌﾞﾙ | 補助電源部との接続ｹｰﾌﾞﾙ 15m 一式 |
| 冷却水分岐ﾍｯﾀﾞ | ｱﾝﾌﾟ４台分の分岐ﾍｯﾀﾞ及びｱﾝﾌﾟ間の冷却水ﾎｰｽ（ｵﾌﾟｼｮﾝ） | |

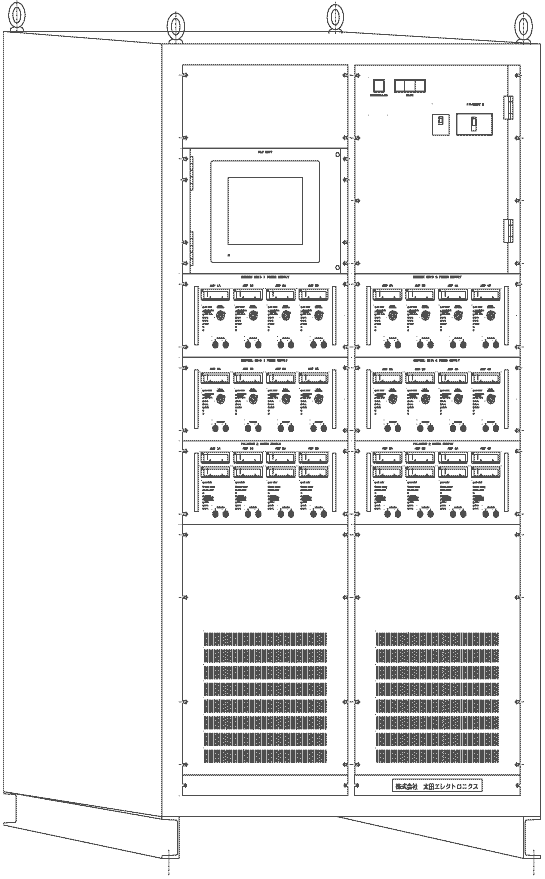

| 項目 | RAX150KP4 | |
|---|---|---|
| ﾌｨﾗﾒﾝﾄ電源 | 方式 | 電動ｽﾗｲﾀﾞｯｸによる（ｿﾌﾄｽﾀｰﾄ、ｿﾌﾄﾀﾞｳﾝ機能付き） |
| 出力 | AC 0～240V 20A 8回路 | |
| 保護機能 | 過電圧、不足電圧、過電流、不足電流 | |
| ｺﾝﾄﾛｰﾙ･ｸﾞﾘｯﾄﾞ 電源 | 方式 | ﾄﾗﾝｼﾞｽﾀによる定電圧制御回路方式 |
| 出力 | -600V～-1000V連続可変 5Ap最大 ８回路 | |
| ﾊﾟﾜｰｾｰﾌﾞ機能 | ﾄﾗﾝｼﾞｽﾀによる電源加算方式（加算電圧-150V） | |
| 保護機能 | 過電圧、不足電圧、過電流 | |
| ｽｸﾘｰﾝ・ｸﾞﾘｯﾄﾞ 電源 | 方式 | ﾄﾗﾝｼﾞｽﾀによる定電圧制御回路方式 |
| 出力 | 1000V～2500V連続可変 5Ap最大 ８回路 | |
| 保護機能 | 過電圧、不足電圧、過電流 | |
| 制御装置 | 方式 | ﾌﾟﾛｸﾞﾗﾏﾌﾞﾙ･ﾛｼﾞｯｸｺﾝﾄﾛｰﾗｰとﾀｯﾁﾊﾟﾈﾙによる |
| 入力点数 | 256点 | |
| 出力点数 | 128点 | |
| ｱﾅﾛｸﾞ入力点数 | 44点 | |
| 冷却方式 | 強制空冷 | |
| 使用温度範囲 | +5℃～+30℃ | |
| 入力電源 | AC200V 三相 30kVA | |
| 外形寸法 | 1100mm（幅）×1950mm（高さ）×1000mm（奥行き）（突起物を除く） | |
| 質量 | 1000kg | |

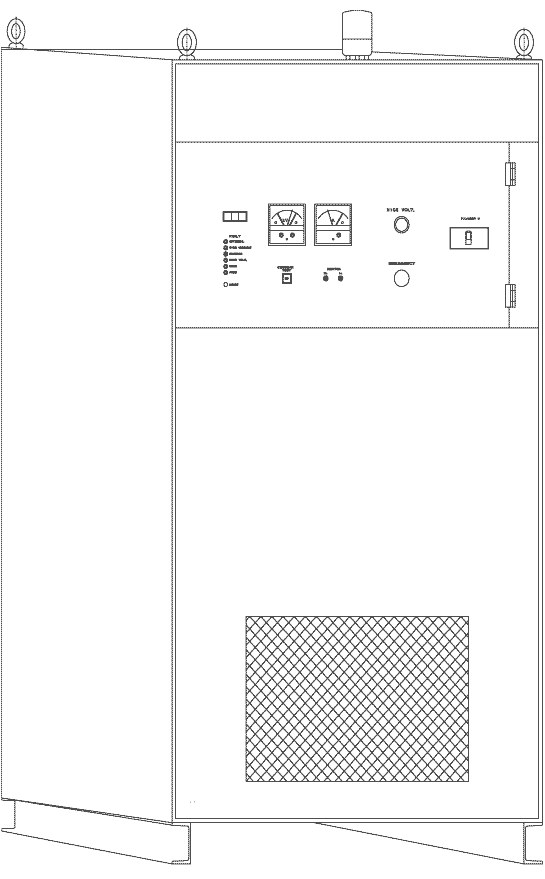

| 項目 | RHV40K28P-CR | |
|---|---|---|
| 主回路方式 | 12相整流方式 | |
| 出力電圧 | 30kV～40kV（高圧ﾄﾗﾝｽ一次側に設けたﾀｯﾌﾟにより切り替え） | |
| 出力電流 | 100Ap ４回路 合計400Ap最大（平均電流0.7A） | |
| 出力時間幅 | 15μS最大 | |
| 出力回路数 | 4回路出力 | |
| 保護回路 | 高速遮断機能 | ｸﾛｰﾊﾞｰ回路付(検出は各出力に設けてあります) 動作時間10μS |
| その他の保護回路 | 過電圧、不足電圧、過電流(平均電流)、扉開、その他 | |
| 冷却方式 | 高圧発生回路 | 油入り自冷 |
| その他 | 強制空冷 | |
| 使用温度範囲 | +5℃～+30℃ | |
| 入力電源 | AC200V 三相 30kVA | |
| 外形寸法 | 1000mm（幅）×1950mm（高さ）×1500mm（奥行き）（突起物を除く） | |
| 質量 | 1200kg | |
